太陽能家庭儲能系統

     家庭儲能系統類似于一個微型儲能電站，其運行不受城市供電壓力影響。在用電低谷時間，家庭儲能系統中的電池組可自行充電，以備用電高峰或斷電時使用。除用作應急電源外，家庭儲能系統也因能均衡用電負荷，從而節省家庭電力開支。

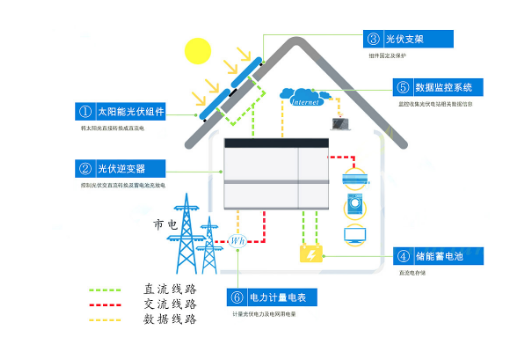

　　并網家庭儲能系統由五大部分構成，包括：太陽能電池陣列、并網逆變器、BMS管理系統、電池組、交流負載。系統采用光伏與儲能系統混合供電。市電正常時，由光伏并網系統和市電為負載供電；市電斷電時，由儲能系統和光伏并網系統聯合供電。并網家庭儲能系統分為三種工作模式，模式一：光伏提供儲能、余電上網；模式二：光伏提供儲能、部分用戶用電；模式三：光伏僅提供部分儲能。并網家庭儲能如圖一所示：
