離網型光伏電站解決方案

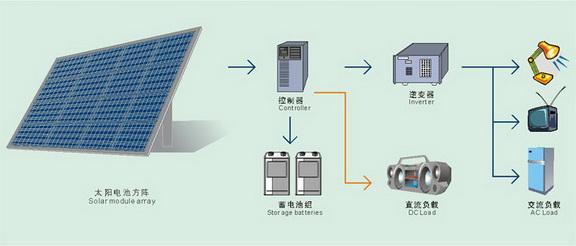

▍工作原理

離網光伏發電系統是由光伏組件發電，經控制器對蓄電池進行充放電管理，并給直流負載提供電能或通過逆變器給交流負載提供電能的一種新型能源。


▍系統組成

離網光伏發電系統一般由太陽電池組件組成的光伏方陣、太陽能充放電控制器、蓄電池組、離網型逆變器、直流負載和交流負載等構成。

▍應用范圍

特別適合遠離城市的區域使用，如：遠郊、草原、海島、沙漠、山區等，同時對一些駐地相對固定的工區、作業班組、觀察站、營地等也適用。

▍系統特點
安裝方便、節能、環保、無人值守、全天候供電、使用范圍極廣。

▍500W-3000W家用太陽能家用離網系統典型配置

系統功率	500W	800W	1000W	1500W	2000W	3000W
組件功率	250W2或125W4	200W4 135W6	250W4 125W8	185W8 135W12	250W8 125W16	185W16 135W24
系統工作電壓	DC 24V	DC 24V	DC 24V/48v	DC 48V	DC 48V	DC48V
蓄電池容量	120Ah/12v 150Ah/12v*4塊	150Ah/12v4塊或120Ah/12v6塊	150Ah/12v6塊120Ah/12v8塊	150Ah/12V8塊或120Ah/12v12塊	200Ah/12v8塊或400Ah/12v24塊	200Ah/12v16塊或800Ah/2v24塊
逆變器	800W/24V	1000W/24V	1500w/24V 1500W/48V	1500W/48V 2000W/48V	1500W/48V 2000W/48V	3000W/48V 5000W/48V
輸出電壓	AC 220V	AC 220V	AC 220V	AC 220V	AC 220	AC 220
控制器	20A/24V	30A/24V	40A/24V 20A/48V	30A/48V	40A/48V	50A/48V 80A/48V
狀態顯示	LED,表頭	LED,表頭	LED,表頭	LED,表頭	LED,表頭	LED,表頭
可帶負載	可滿足家庭基本用電，部分用電器間歇使用	可滿足家庭基本用電，部分用電器間歇使用	可滿足家庭基本用電，部分用電器間歇使用	可滿足家庭基本用電，部分用電器間歇使用	可滿足家庭基本用電，部分用電器間歇使用	可滿足家庭基本用電，部分用電器間歇使用
使用時間	全天24小時	全天24小時	全天24小時	全天24小時	全天24小時	全天24小時
